Contornos

Tecnología de sierra de cinta de aluminio
para la producción de cortes de contorno

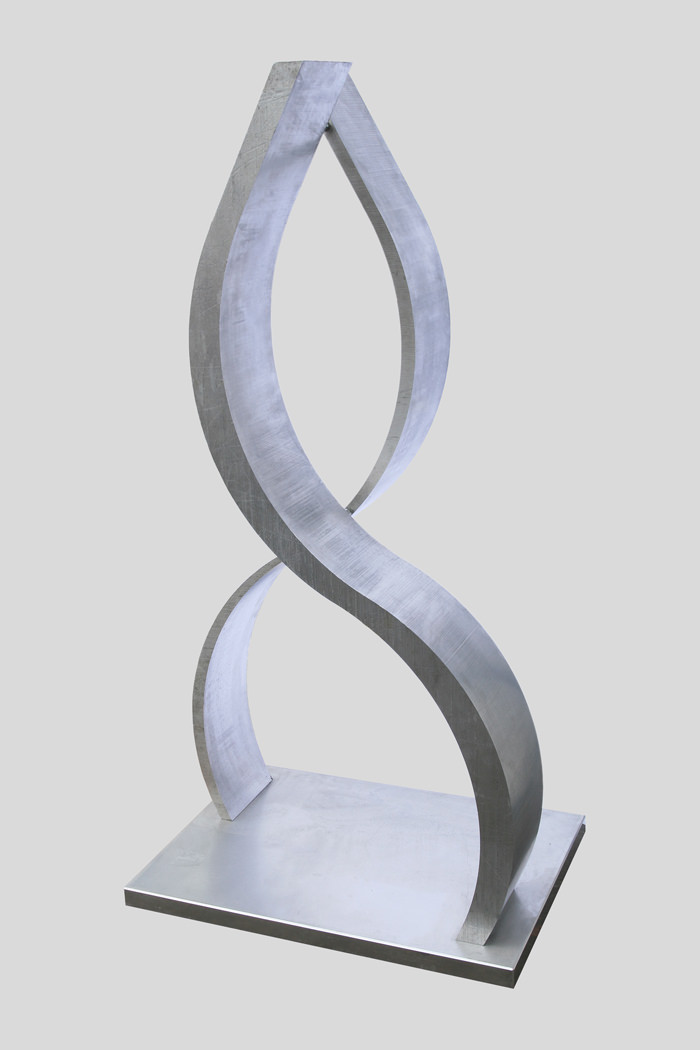

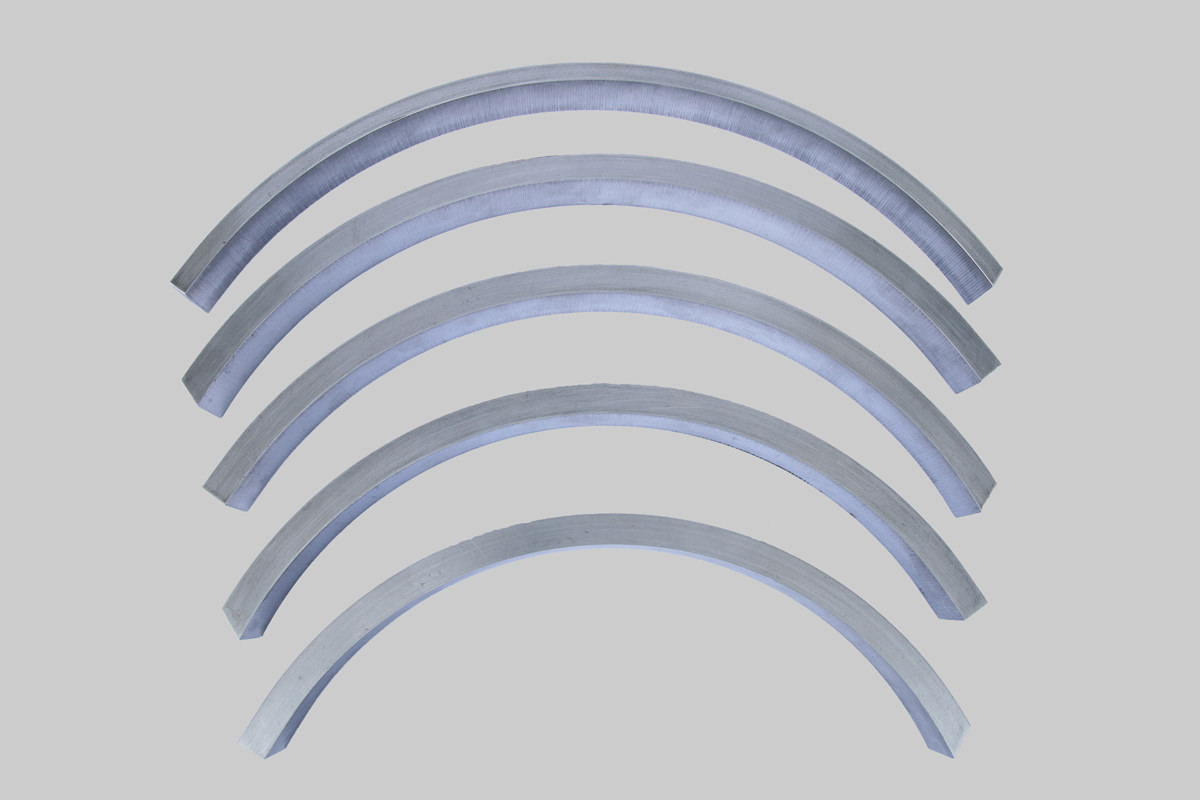

Cortes de contorno

Corte de contorno

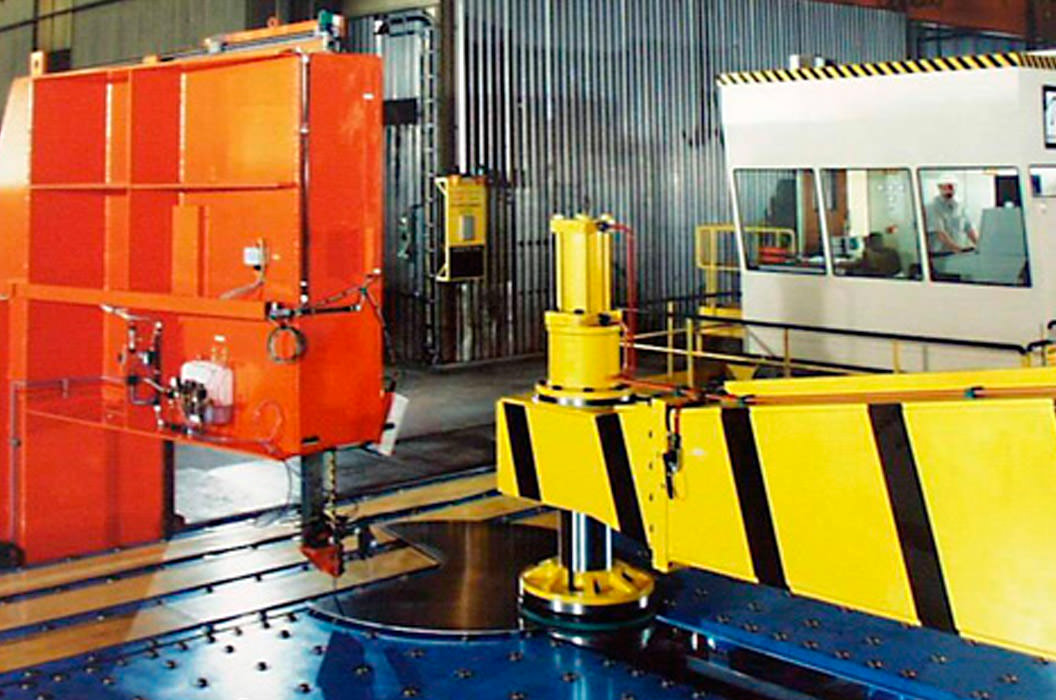

Las sierras de cinta de Mössner para cortes de contorno son desplazables numéricamente (eje X) y girables numéricamente alrededor de la línea de corte de la sierra (eje C). La entrada de la pieza controlada numéricamente (eje Y) permite serrar cualquier contorno en paneles y bloques. La transformación de coordenadas para el cálculo continuo de los valores de los tres ejes de coordenadas (X,Y,C) tiene lugar directamente en el control y permite una programación sencilla de los contornos con coordenadas XY. El equipo adicional incluye, por ejemplo, una alimentación de piezas totalmente automática, un sistema de eliminación de residuos y virutas, compactación, equipo de transporte de piezas y una cabina de protección.

Procedimiento típico:

  • La placa de aluminio se coloca en la mesa de sujeción, se alinea y se amarra.
  • La pieza se desplaza a la posición de aserrado y se sujeta mediante amarres.
  • El contorno programado es trazado tangencialmente por el sistema de control a través de los ejes X e Y en coordinación con el servoeje de la guía de la hoja de sierra.
  • Eje del servo de la guía de la hoja de sierra.
  • Las piezas contorneadas y la chatarra se transportan fuera del sistema a través de una cinta transportadora.

Datos técnicos de la instalación:

  • Espacio total necesario: 25 m × 17 m
  • Peso total: aprox. 50 000 kg
  • Carga total conectada: aprox. 80 kW
  • Dimensiones de la pieza: 8000 × 3000 × 300 mm
  • altura máxima de la pieza: 300 mm
  • Peso máximo de la pieza: 3000 kg
  • Diámetro de la rueda de rodadura: 1550 mm
  • Diámetro de la mesa giratoria: 630 mm
  • Recorrido X: 8000 mm
  • Trayectoria Y: 4000 mm
  • Velocidad de avance: 6000 mm/min.
  • Velocidad de corte: 100 – 2000 m/min.
  • Control CNC
