Für die Auf­nahme von 3D-Bildern mit einem Cognex DS1000 Lesekopf muss der Sensor das Bild­objekt abtasten. Die Bild­auswertung sowie die Programmierung des DS1000 erfolgen in der Cognex Designer IDE mit VisionPro Tools. Die IDE ist auf dem VC5 Controller integriert. Dabei ist es unerheb­lich ob sich das Werkstück am Sensor, oder der Sensor am Werk­stück entlang bewegt. Haupt­sächlich wird dies durch eine der folgenden vier Varianten umgesetzt:

Ein Roboter bewegt das Werk­stück mit konstanter Geschwin­digkeit am Lese­kopf vorbei. Die dabei ent­stehenden Linien­schnitte werden zu einem drei­dimensionalen Bild zusammen­gesetzt.

  • DS1000 Profil-Sensor
  • VC5 Vision Controller
  • Roboter

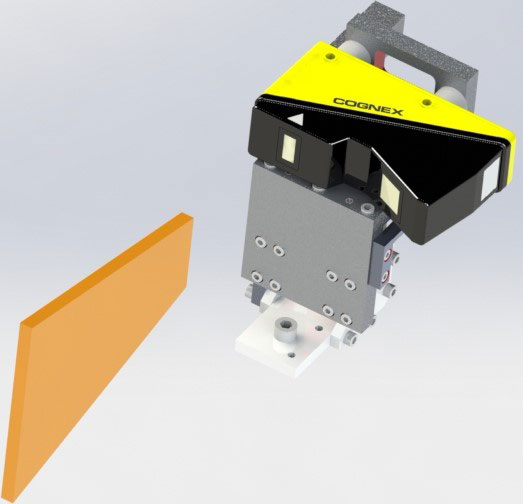

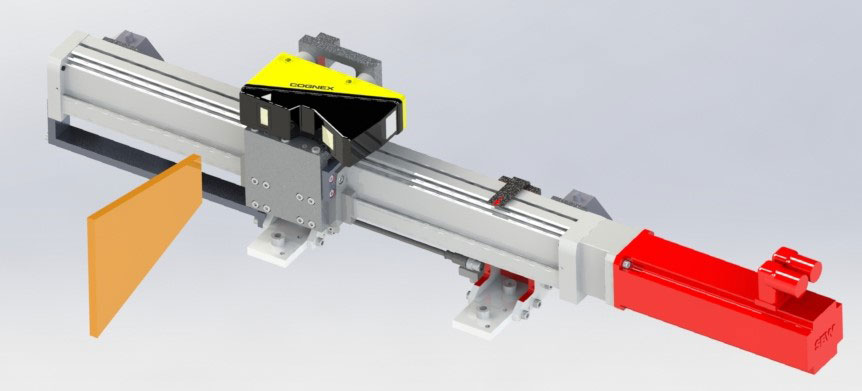

Bei dieser Variante wird der DS1000 Sensor am Werk­stück entlang geführt. Dieser Aufbau eignet sich, sobald Werk­stücke an defi­nierten Posi­tionen für den Sensor bereit­stehen. Der Start­punkt der Aufnahme wird durch einen induk­tiven Näherungs­schalter an der Linear­achse vorgegeben. Ein Encoder an der Linear­achse bestimmt die Position und die Inkremente der Bild­aufnahme. Die Linear­achse kann pneumatisch oder durch einen Servo­motor ange­trieben werden. Während die pneumat­ische Ausführung eine kosten­günstige Art der Positio­nierung darstellt, bietet die Positio­nierung per Servo­achse flexible Start- und Endpunkte. Unsere Experten beraten Sie gerne, welche die für Sie passende Option ist.

  • DS1000 Profil-Sensor
  • VC5 Vision Controller
  • Linearachse mit Encoder

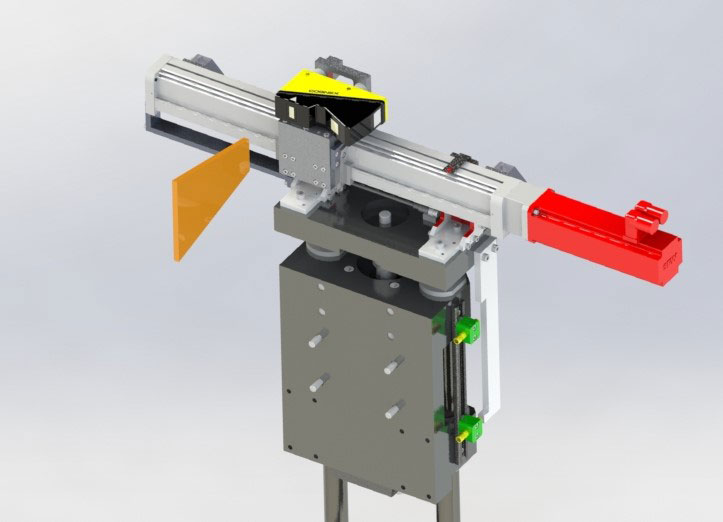

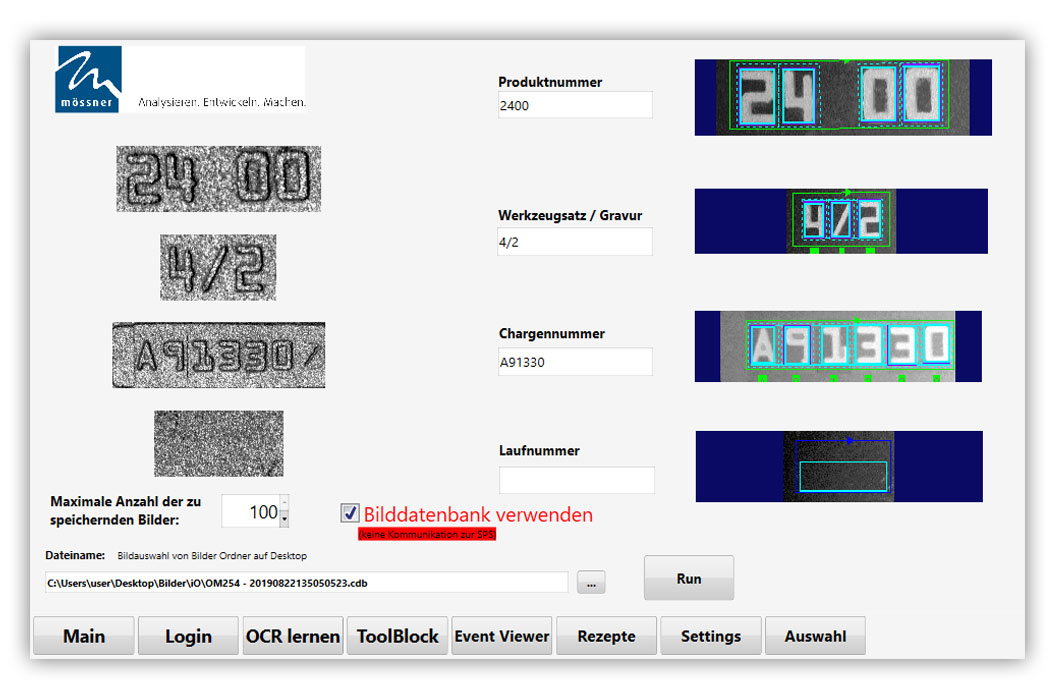

Diese Variante erweitert die Möglich­keiten eines linear­geführten Profil-Sensors um eine Z-Achse. Eine beispiel­hafte Anwendung hierfür ist das Auslesen von verschiedenen Klar­schrift­feldern an unterschied­lichen Höhen. Die ausgelesene Klar­schrift kann anschließend in einen Data-Matrix-Code gewandelt und auf das Bauteil markiert werden. Für das Markieren des erstellten DMC bieten wir Ihnen gerne eine auf Ihre Bedürf­nisse angepasste Komplett­lösung an.

  • DS1000 Profil-Sensor
  • VC5 Vision Controller
  • Linearachse mit Encoder
  • Hubachse

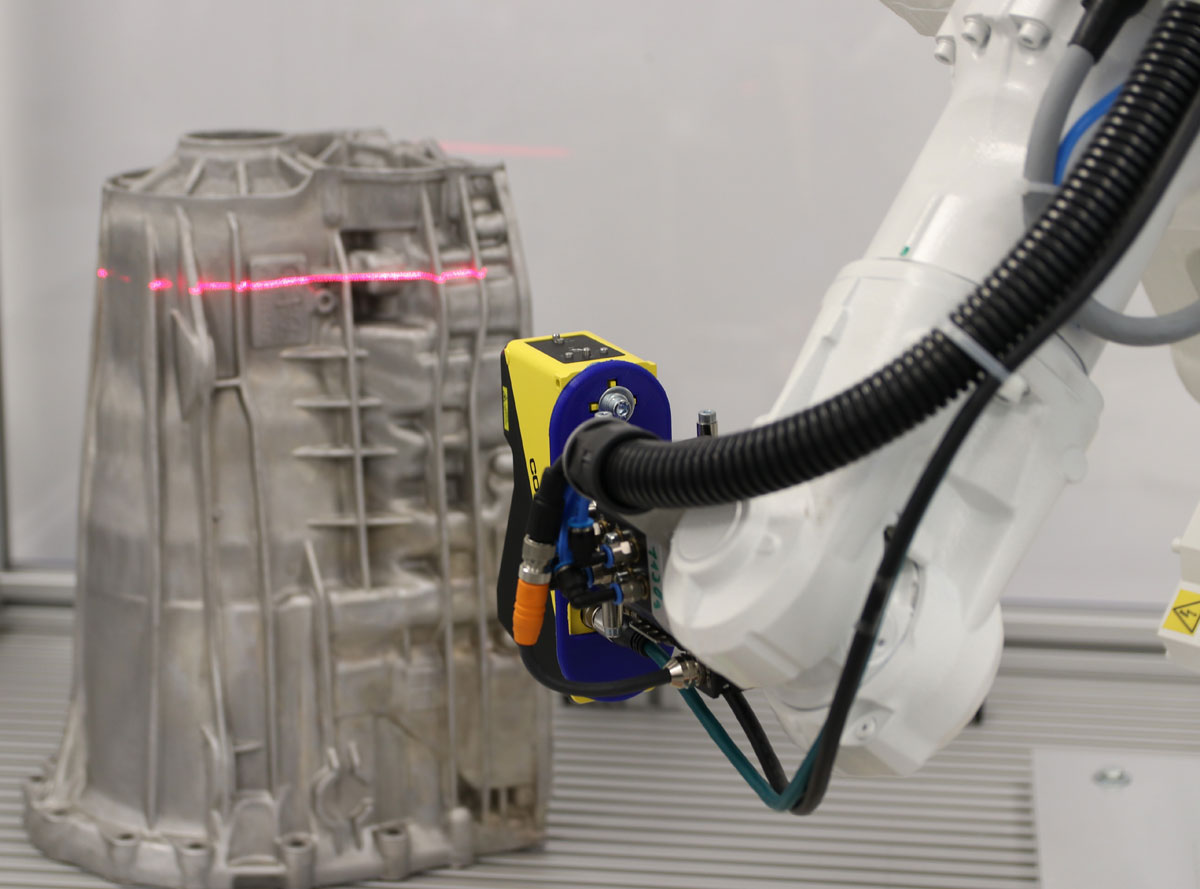

Diese Variante stellt das Optimum an Flexi­bilität dar. Die Aufnahme der 3D-Bilder ist hierbei nicht auf ein bestimmtes Werk­stück oder eine bestimme Position begrenzt, sondern kann durch die Anfahrts­wege des Roboters universell auf jedes Produkt angewandt werden. Somit stellen weder veränderte Code­platzierungen, noch neue Produkt­typen und –varianten, ein Problem dar. Wir liefern Ihnen die gesamte Bild­verarbeitungs- und Roboter­technik.

  • DS1000 Profil-Sensor
  • VC5 Vision Controller
  • Roboter
